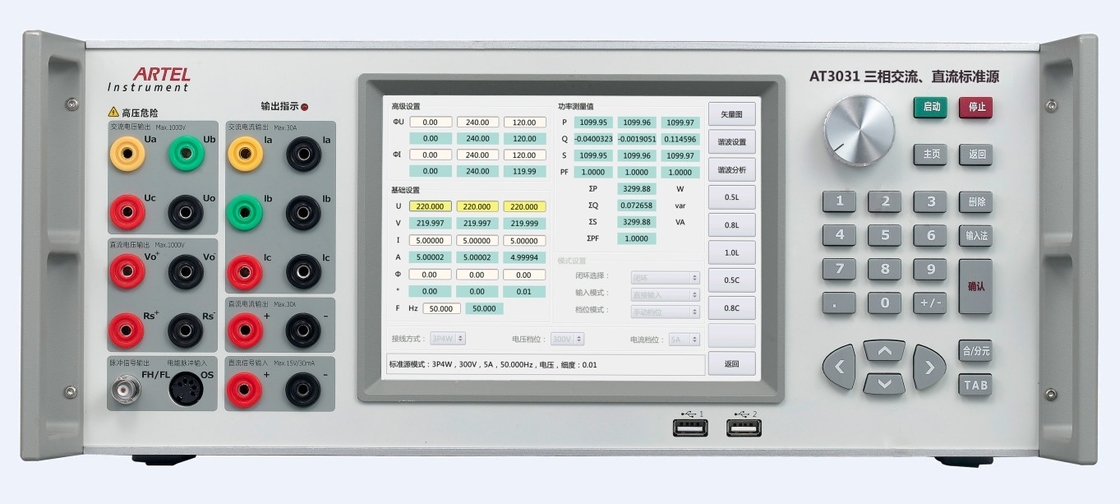

AC DC Source Power Meter Tester Strong Anti–interference Ability

AC DC Source Power Meter Tester Strong Anti–interference Ability





Main features:

1. Equipped with RS232, Ethernet, and WiFi interface, AT3031 can either support stand-alone operation,
2. PC control or handy wireless terminal control;
3. Communicate with tested meter thru RS485;
4. Customize and develop the automatically adjustment and calibration system;
5. Selfprotection, alarming and displaying overload location for equipment output overload, Voltage short-circuit, Current open-circuit;
6. Automatically detect, diagnose and alarm for failure.
7. Remotely updating online, easily achieve software updating;
8. Support calibrating by userself.
9. High stability, low waveform distortion;
10. 8 inch color touch screen, interface friendly, easy to operate;



Main function



Support various tests including indicating meter, digital meter, energy meter, etc.

Output 2nd ~63rd harmonics;







Type



AT3031C three phase AC, DC standard source, class 0.05

AT3031B three phase AC, DC standard source, class 0.1





Technical specification



AC voltage output

AC large voltage output

Range: (Phase A) 30V, 100V, 300V, 660V, 1000V;

(Phase B, C) 30V, 100V, 300V, 660V;

Adjustment range: (0~120) %RG, RG refers to range, similarly hereafter; Phase A 1000V: (0~100) %RG;

Adjustment resolution: 0.01%RG, 0.1%RG, 1%RG, 10%RG for option;

Stability: 0.005%/1min (0.05 class), 0.01%/1min (class 0.1);

Distortion: ≤0.1% (Non-capacitive load);

Output maximum load: 25VA each phase (resistive load);

Accuracy: 0.05%RG (0.05 class), 0.1%RG (class 0.1);



AC small voltage output

Range: phase A: 75mV, 300mV, 750mV, 3V, 7.5V;

Adjustment range: (0~120) %RG, RG refers to range, similarly hereafter;

Adjustment resolution: 0.01%RG, 0.1%RG, 1%RG, 10%RG for option;

Stability: 0.005%/1min (0.05 class), 0.01%/1min (class 0.1);

Distortion: ≤0.1% (Non-capacitive load);

Output maximum load: ≥ 25mA

Accuracy: 0.1%RG (class 0.1);



AC current output

Range: phase A: 500uA, 2mA, 10mA, 50mA, 0.2A, 0.5A, 2A, 5A, 10A, 30A;

Phase B, C: 0.2A, 0.5A, 2A, 5A, 10A, 30A;

Adjustment range: (0~120) %RG, RG refers to range, similarly hereafter;

Adjustment resolution: 0.01%RG, 0.1%RG, 1%RG, 10%RG for option;

Stability: 0.005%/1min (0.05 class), 0.01%/1min (class 0.1);

Distortion: ≤0.1% (Non-capacitive load);

Output maximum load: 25VA each phase (resistive load);

Measurement accuracy: 200mA and above ranges: 0.05%RG (Class 0.05); 0.1%RG (Class 0.1);

                                    50mA and below ranges: 0.1%RG (Class 0.1);



Power output

Power output stability: 0.01%/2min (class 0.5), 0.02%/2min (class 0.1);

Active, reactive power measurement accuracy: 0.05%RG (class 0.5), 0.1%RG (class 0.1);



Phase angle output

Output adjustment range: 0°~360°;

Output adjustment resolution: 10°, 1°, 0.1°, or 0.01°.

Resolution: 0.01°;

Accuracy: 0.05°.



Power factor output

Adjustment range: -1 ~ 0 ~ +1;

Measurement resolution: 0.0001;

Accuracy: 0.0005;



Frequency output

Adjustment range: 40Hz ~70Hz;

Output adjustment resolution: 1Hz, 0.1Hz, 0.01Hz, 0.001Hz for option;

Resolution: 0.001Hz;

Accuracy: 0.001 Hz;



Harmonic setup

Harmonic order: 2nd ~63rd;

Harmonic amplitude: 0~40%;

Harmonic angle: 0°~359.99°;

Harmonic setup error: 2nd ~31st: ≤±0.1%; 32nd ~63rd≤±0.2%;



DC voltage output

Range (4 lines): 100mV, 300 mV, 1V, 5V, 20V, 100V, 300V, 1000V;

Adjustment range: (0~120) %RG; 1000V: (0~110) %RG;

Adjustment resolution: 0.01%RG, 0.1%RG, 1%RG, 10%RG;

Stability: 0.005%/1min (class 0.05), 0.01%/1min (class 0.1);

Ripple amplitude: ≤1%RG (Non-capacitive load);

Output load: 20V and above ranges: ≥10mA; 5V and below ranges: ≥25mA;

Accuracy: 0.05%RG (class 0.05), 0.1%RG (class 0.1);



DC current output

Range: 1mA, 3mA, 10mA, 30mA, 100mA, 300mA, 1A, 5A, 10A, 15A, 25A;

Adjustment range: (0~120) %RG;

Adjustment resolution: 0.01%RG, 0.1%RG, 1%RG, 10%RG;

Stability: 0.005%/1min (0.05 class), 0.01%/1min (class 0.1)

Ripple amplitude: ≤1%RG;

Output load: 25A: 25VA,other ranges ≥ 2V; 300mA and below ranges ≥25V;

Accuracy: 10mA and above ranges: 0.05%RG (class 0.05), 0.1%RG (class 0.1);

1mA, 3mA range: 0.1%RG;



Energy error measurement

Active energy basic error limit:

±0.05%RD (voltage 15V~660V, current 0.05A～36A,PF≥0.5);

±0.1%RD (voltage 15V~660V, current 0.02A～0.05A,PF=1);



Reactive energy basic error limit:

±0.1%RD (voltage 15V~660V, current 0.05A～36A,PF≥0.5);

±0.2%RD (voltage 15V~660V, current 0.02A～0.05A,PF=1);



General parameters

Power supply:          90~265VAC/DC

Frequency:             50Hz~60Hz

Consumption:          50VA~1000VA

Environment condition:  20℃~30℃,relative humidity≤85%

Storage environment:  -20℃~50℃

Size:                600mm (L) × 440mm (W) × 176mm (H)

Weight:              28Kg
